ASROCK B760M Pro RS
ASROCK B760M Pro RS
Das Mainboard ASROCK B760M Pro RS basiert auf dem Intel-B760-Chipsatz und unterstützt Prozessoren mit dem Sockel Intel 1700. Dank des kompakten mATX-Formats (Micro ATX) eignet es sich ideal für kleinere Gehäuse. Der B760-Chipsatz gewährleistet die Kompatibilität mit Intel-Core-Prozessoren der 12., 13. und 14. Generation und ist sowohl für den täglichen Einsatz als auch für Gaming und anspruchsvollere Anwendungen ausgelegt. Das Mainboard bietet vier DDR5-Speichersteckplätze mit Übertaktungsunterstützung bis zu 7.200 MHz, was für hohe Leistung und schnelle Systemreaktionen sorgt. Für Grafikkarten und Erweiterungen stehen zwei PCIe-x16-Steckplätze zur Verfügung. Die Datenspeicherung übernehmen drei M.2-Steckplätze für schnelle SSDs sowie vier SATA-III-Anschlüsse für klassische Festplatten und SSDs. Die Netzwerkverbindung erfolgt über 2,5-Gb-LAN. Für den Anschluss von Peripheriegeräten sind vier USB-3.0-Ports und zwei USB-2.0-Ports vorhanden. Zudem bietet das Mainboard HDMI-2.1- und DisplayPort-1.4-Ausgänge für moderne Monitore sowie eine integrierte Soundlösung für eine hochwertige Audioausgabe.
Intel B760
Chipsatz
Intel 1700
Steckdose
mATX (Micro ATX)
Format
DDR5
Speichertyp
4×
Anzahl der RAM-SteckplätzeDie wichtigsten Merkmale des Mainboards ASROCK B760M Pro RS
- Unterstützung für Intel Core Prozessoren der 12., 13. und 14. Generation im Sockel Intel 1700
- 4 DDR5-Speichersteckplätze mit Dual-Channel-Unterstützung und Taktfrequenzen bis zu 7.200 MHz
- PCIe-5.0-x16-Slot mit SMT-Technologie und Stahlverstärkung für eine stabile Signalübertragung
- 3 Hyper-M.2-Anschlüsse mit PCIe-4.0-x4-Schnittstelle für Hochgeschwindigkeits-Massenspeicher
- Dragon 2.5G LAN-Netzwerkkarte mit bis zu 2,5-fach höherer Bandbreite im Vergleich zu Standard-Gigabit-Ethernet
- Nahimic Audio mit 7.1-Kanal-HD-Sound und fortschrittlichen Algorithmen zur Rauschunterdrückung und Sprachstabilisierung
Optimierte Stromversorgung und Unterstützung von DDR5-Speicher

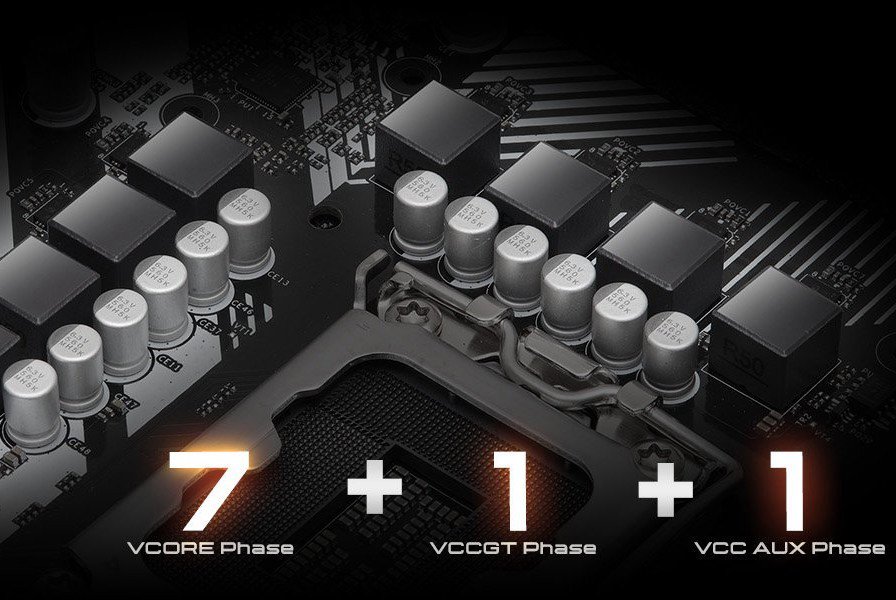

Das Mainboard nutzt ein 7+1+1-Phasen-Design mit integrierten Dr.MOS-Schaltungen, die im Vergleich zu herkömmlichen MOSFETs eine höhere Belastung pro Phase bewältigen und gleichzeitig eine effizientere Wärmeableitung bieten. Die sechsläufige Leiterplatte (6-Layer-PCB) trägt zu stabilen Signalwegen und einer gleichmäßigeren Stromverteilung bei, was besonders für das Übertakten von Speichermodulen entscheidend ist. Das Board ist mit vier DDR5-DIMM-Slots ausgestattet, unterstützt den Dual-Channel-Betrieb und Speichertaktraten von bis zu 7.200 MHz. Vorkonfigurierte Intel-XMP-Profile erleichtern das Übertakten. Jeder DDR5-Slot verfügt zudem über eine Schutzschaltung, die das Risiko einer Beschädigung der Speichermodule bei falscher Stromzufuhr während der Installation oder Demontage minimiert.
Erweiterungs- und Speichersteckplätze
Für Grafikkarten und weitere Erweiterungskarten stehen zwei PCIe-x16-Steckplätze zur Verfügung. Der primäre Slot unterstützt den PCIe-5.0-Standard mit einer Bandbreite von bis zu 128 GB/s und ist in SMT-Technologie (Surface Mount Technology) gefertigt, um eine bessere Signalstabilität bei hohen Übertragungsgeschwindigkeiten zu gewährleisten. Der zweite Slot arbeitet nach dem PCIe-3.0-Standard. Der primäre PCIe-5.0-Slot ist zusätzlich mit einem Stahlrahmen, verstärkten Verankerungspunkten und einer stabileren Verriegelung ausgestattet, was eine sichere Montage auch schwerer Grafikkarten ermöglicht. Für Massenspeicher bietet das Mainboard drei M.2-Slots mit Unterstützung für PCIe Gen4 x4, die im Vergleich zu PCIe Gen3 eine doppelt so hohe Datenübertragungsrate ermöglichen, sowie vier SATA-III-Ports für klassische Festplatten und SSDs.
Konnektivität und Anschlüsse
Die Netzwerkverbindung wird durch Dragon 2.5 Gb LAN gewährleistet, das eine bis zu 2,5-fach höhere Bandbreite als herkömmliches Gigabit-Ethernet bietet. Auf der Rückseite stehen drei USB-3.2-Gen1-Type-A-Ports, ein USB-3.2-Gen1-Type-C-Port sowie zwei USB-2.0-Ports zur Verfügung. Darüber hinaus unterstützt das Mainboard den Anschluss weiterer USB-Ports über interne Header für das Frontpanel des Gehäuses. Für die integrierte Grafikeinheit des Prozessors sind DisplayPort-1.4- und HDMI-2.1-Ausgänge vorhanden, die den Anschluss moderner Monitore mit hoher Auflösung ermöglichen.
RGB-Hintergrundbeleuchtung
Neben der integrierten RGB-Beleuchtung ist das Mainboard mit RGB-Headern sowie einem adressierbaren RGB-Header ausgestattet, über die kompatible LED-Geräte wie LED-Streifen, CPU-Lüfter, Kühler, Gehäuse und weiteres Zubehör angeschlossen werden können. Zudem lassen sich alle RGB-Geräte mithilfe von für Polychrome RGB Sync zertifiziertem Zubehör synchronisieren, sodass individuelle und einheitliche Lichteffekte erstellt werden können.
Hervorragende Konnektivität
Speicher
- Anzahl SATA III: 4
- Anzahl M.2: 3
- M.2-Steckplatz - 3× M.2 PCI-E NVMe Gen4
- Funktionen: RAID 0, RAID 1, RAID 5, RAID 10
USB-Anschlüsse
- Interner USB 2.0: 4 (2 headers)
- Interner USB 3.2 Gen 1: 2 (1 header)
- Interner USB-C 3.2 Gen 1: 1 (1 header)
- Rückseite USB 2.0: 2
- Rückseite USB 3.2 Gen 1: 3
- Rückseite USB-C 3.2 Gen 1: 1
Grafik
- HDMI 2.1
- DisplayPort 1.4 verfügbar
- Grafische Ausgänge: 1× HDMI, 1× DisplayPort
- Maximale HDMI-Auflösung: 3840 × 2160
- Maximale DisplayPort-Auflösung: 7680 × 4320
Sound
- Anzahl der Kanäle: 7.1
- Hintere Anschlüsse: Line-In, Front-Lautsprecher, Mikrofon
- Interne Anschlüsse: Frontplatte Audio
Weitere Merkmale
- Rückseite: 1× PS/2, 2× Antennenmontagepunkte, 1× RJ-45 LAN
- Stromversorgung: 1× 24 pin ATX, 1× 8 pin 12 V
- Kühlung: 6× PWM FAN (1× CPU-Lüfter, 1× CPU/Wasserpumpen-Lüfter, 4× Gehäuse/Wasserpumpen-Lüfter)
- Intern: Chassis Intrusion (JCI), 1× RGB-LED-Header, 3× adressierbare LED-Header, 1× SPI-TPM-Header, 1× Thunderbolt-AIC-Anschluss
Auswahl eines Motherboards
Bei der Auswahl eines Mainboards (englisch motherboard oder mainboard) ist es besonders wichtig, auf den Sockeltyp, das Formfaktor-Format und den Chipsatz zu achten. Genau diese Parameter zählen zu den entscheidenden Faktoren und stellen die Kompatibilität mit dem Prozessor, Erweiterungskarten und weiteren Komponenten sicher. Der jeweilige Sockel dient als Grundlage für die Auswahl eines passenden Prozessors, während anhand der weiteren Anschlüsse und Schnittstellen die übrigen Komponenten für Ihren zukünftigen Computer ausgewählt werden müssen.Spezifikationen
Sockel und Chipsatz
Format & Funktionen
Arbeitsspeicher
Weitere Parameter
Anschlüsse
Kompatibilität
Farbe
| Code: | ASb760mpr |
| Garantie: | 36 Monate |
| Links: | Herstellerwebsite |
